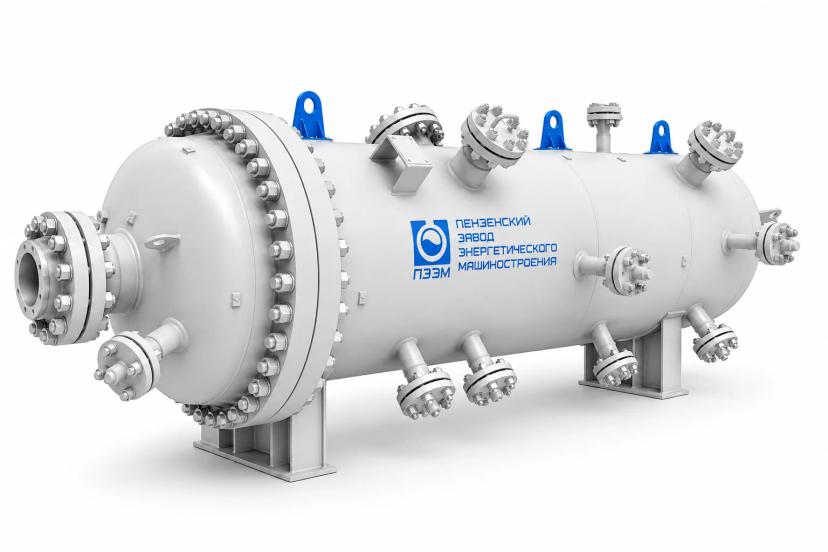

Сепараторы и отстойники

Характеристики

Краткие характеристики

Рабочий объём, м3:

от 6,3м3 до 200м3

Рабочее давление, Мпа:

до 6,3

Материальное исполнение:

Сталь 09Г2С, 12Х18Н10Т, 10Х17Н13М2Т

Тип днищ аппарата:

Эллиптические

Минимальная температура рабочей среды:

-30°С

Максимальная температура рабочей среды:

+100°С

Минимальная температура окружающей среды:

-60°С

Отстойники

Показатель

Значение

Объем, V, м3

25,0; 32,0; 50,0; 90,0; 100,0; 200,0

Давление условное, Pу, МПа

1

Температура, t°

от -60 до +100

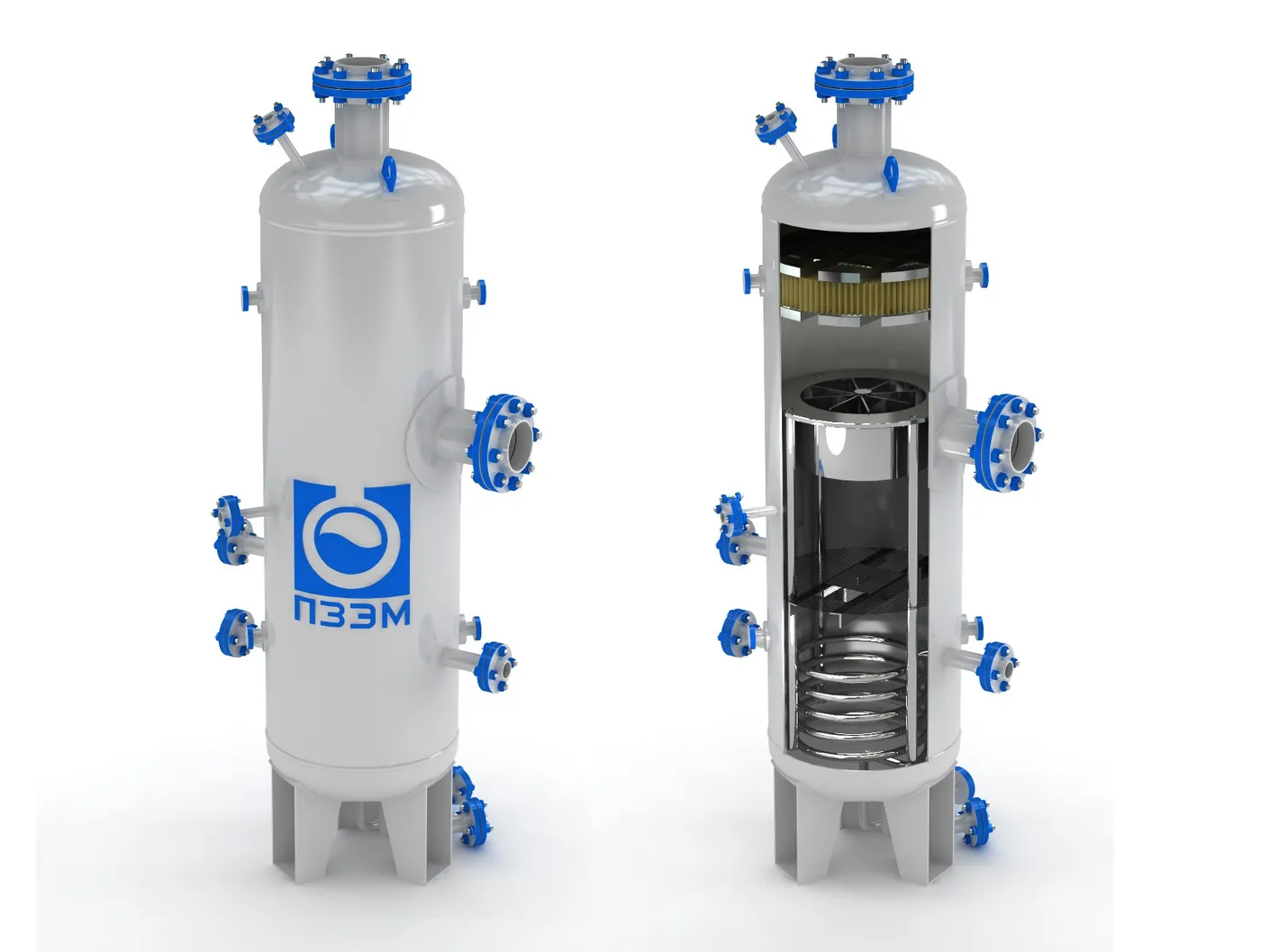

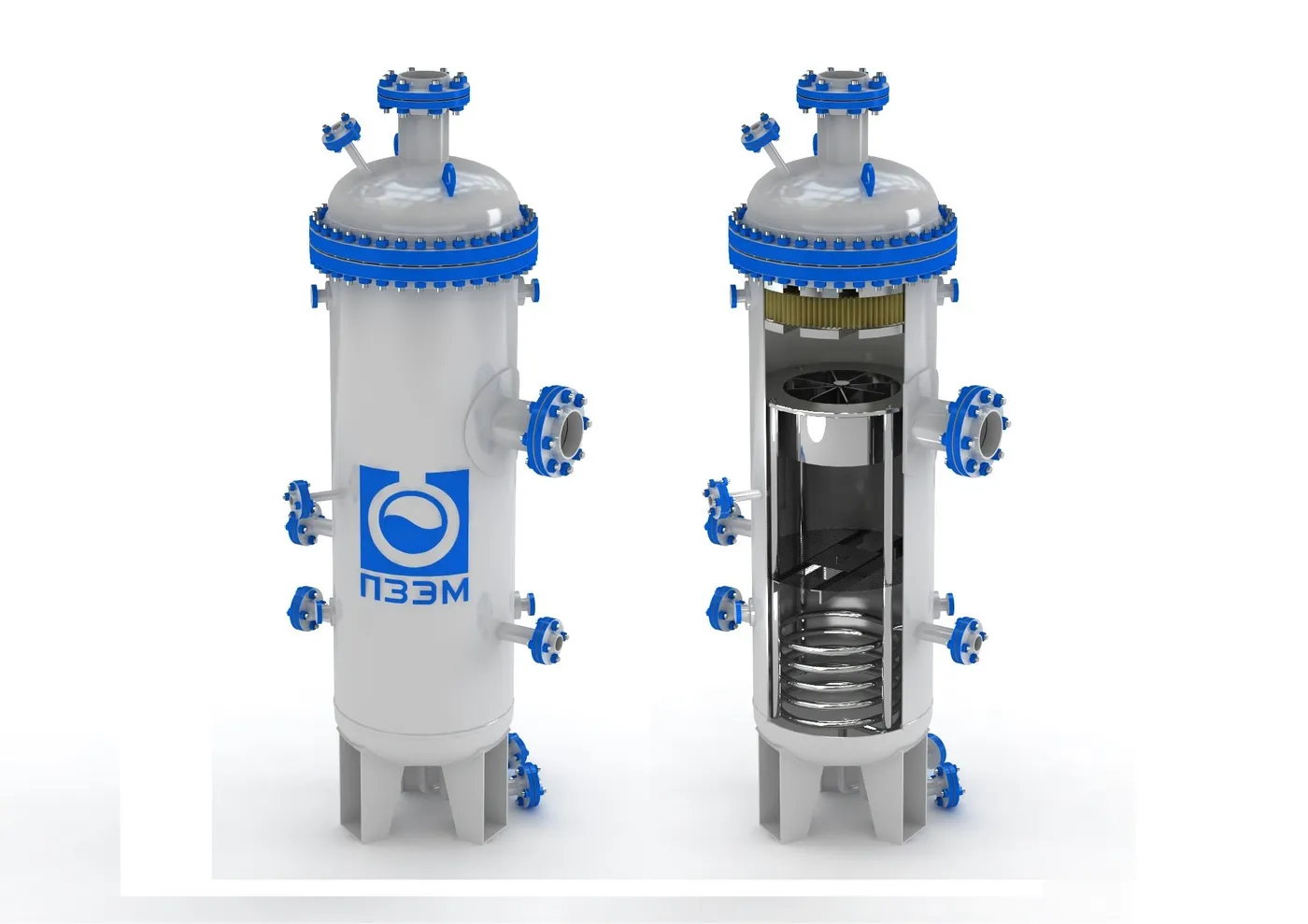

Газосепаратор ГС1

Объем, V, м³

Давление условное, Pу, МПа

Внутренний диаметр, Dв, мм

Высота, H, мм

0,8

2,5

600

3355

4

3415

6,3

3510

8,8

3690

1,6

1,6

800

3745

2,5

3685

4

3865

6,3

4050

8,8

4290

Газосепаратор ГС2

Объем, V, м³

Давление условное, Pу, МПа

Внутренний диаметр, Dв, мм

Длина, L, мм

4

1

1200

4630

1,6

4670

2,5

4690

4

4770

6,3

4880

8,8

5010

8

0,6

1600

5250

1

5270

1,6

5360

2,5

5450

4

5570

6,3

5570

16

1

2000

6260

1,6

6290

2,5

6410

4

6560

Нефтегазосепаратор НГС

Объем, V, м³

Давление условное, Pу, МПа

Внутренний диаметр, Dв, мм

Длина, L, мм

Высота, H, мм

6,3

1 (1,6; 2,5; 4,0; 6,3; 8,8)

1200

5400

2173

12,5

1600

6800

2743

25

2000

8500

2893

50

2400

11000

2893

100

3000

13000

3909

150

3400

15300

4306

Нефтегазосепаратор НГСВ

Объем, V, м³

Внутренний диаметр, Dв, мм

Давление условное, Pу, МПа

Высота, H, мм

Длина, L, мм

25

2000

0,6

2893

10101

1

2897

10104

1,6

2901

10133

2,5

2913

10211

4

3013

10320

50

2400

0,6

3545

12889

1

3547

12893

1,6

3555

12944

2,5

3571

12964

4

3687

13128

100

3000

0,6

3909

15215

1

3917

15229

1,6

3931

15241

2,5

3945

15320

4

4055

15515

200

3400

0,6

4306

23464

1

4312

23466

1,6

4328

23512

Факельный сепаратор

Параметры

ФС-1000

ФС-1800

ФС-2400

ФС-3200

Вместимость, м³

4

25

60

140

Производительность по газу, м³/час

41 667

125 000

208 335

416 670

Эффективность очистки газа от жидкости, %

99

Давление расчетное, МПа

0,6

Длина, мм

6780

10225

13650

18115

Высота, мм

1580

2425

3170

3980

Ширина, мм

1154

1968

2592

3206

Масса, кг

2000

5435

10300

21100

Описание

Сепараторы и отстойники – это группа аппаратов, предназначенных для очистки и разделения на фракции различных типов сред. Чаще всего данные устройства используются в нефте- и газодобывающей сфере.

В целом, и сепараторы, и отстойники выполняют схожую функцию и служат для очистки жидких сред от примесей, но принцип работы этих аппаратов все же отличается, как и некоторые технические характеристики.

Сепараторы

Данный вид оборудования используется главным образом для дегазации нефти, а также очистки попутного газа от примесей серы.

Извлеченная из скважины нефть всегда содержит некоторое количество газа. Это обусловлено тем, что газовые и нефтяные месторождения всегда тесно связаны между собой. Примеси газа делают нефть взрывоопасной, поэтому очень важно очистить ее как можно быстрее. Для этих целей и используются сепараторы.

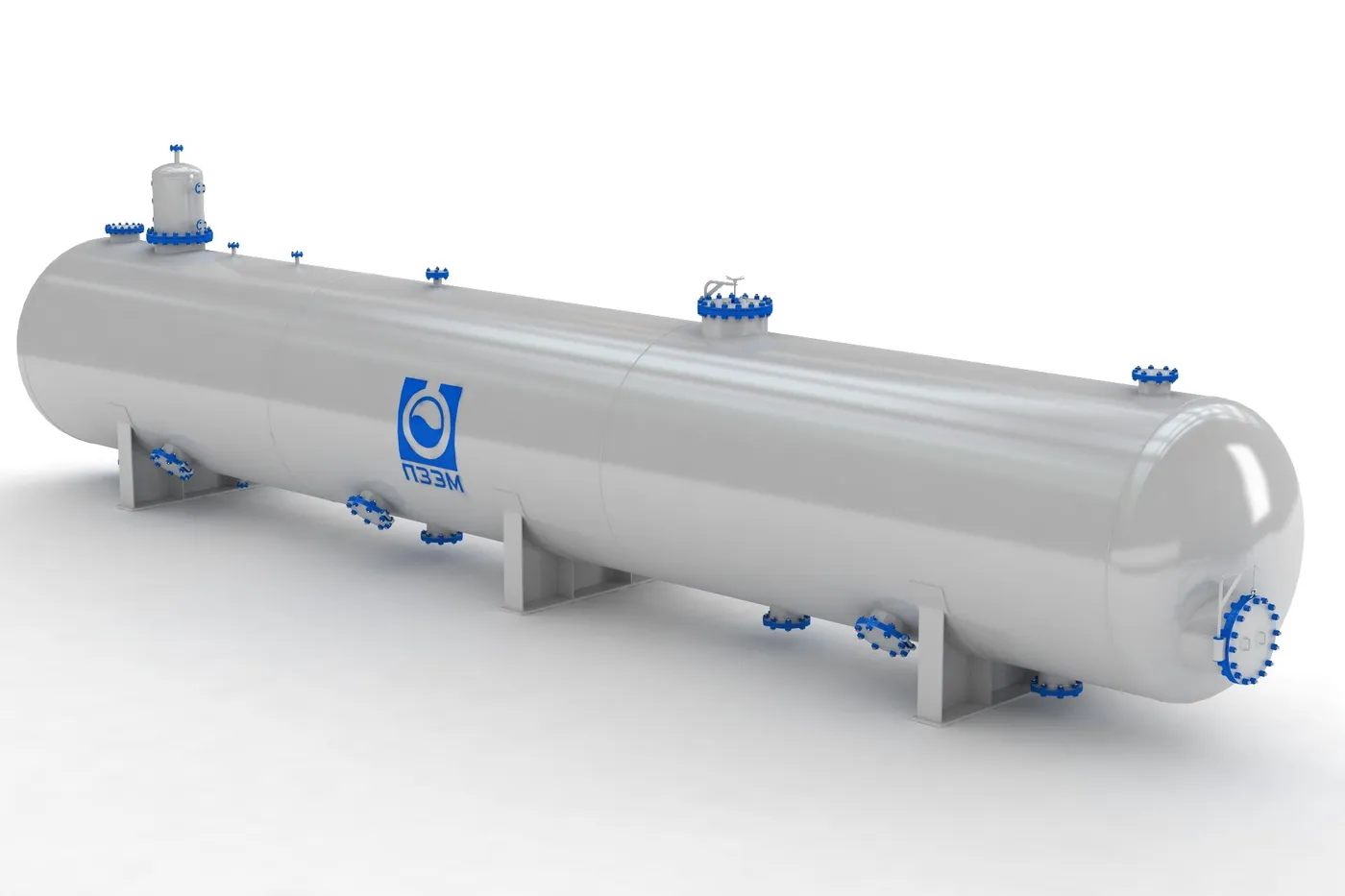

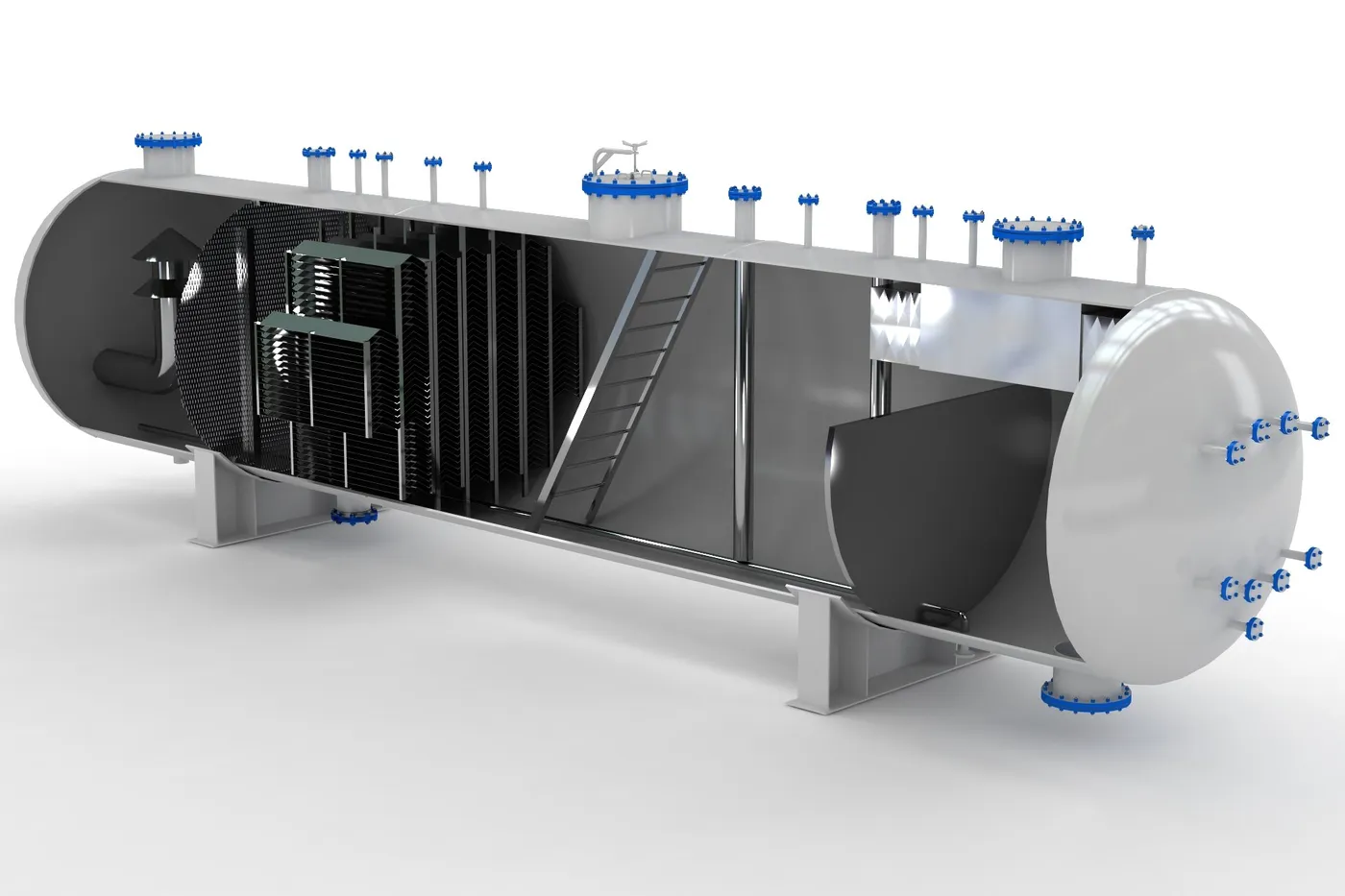

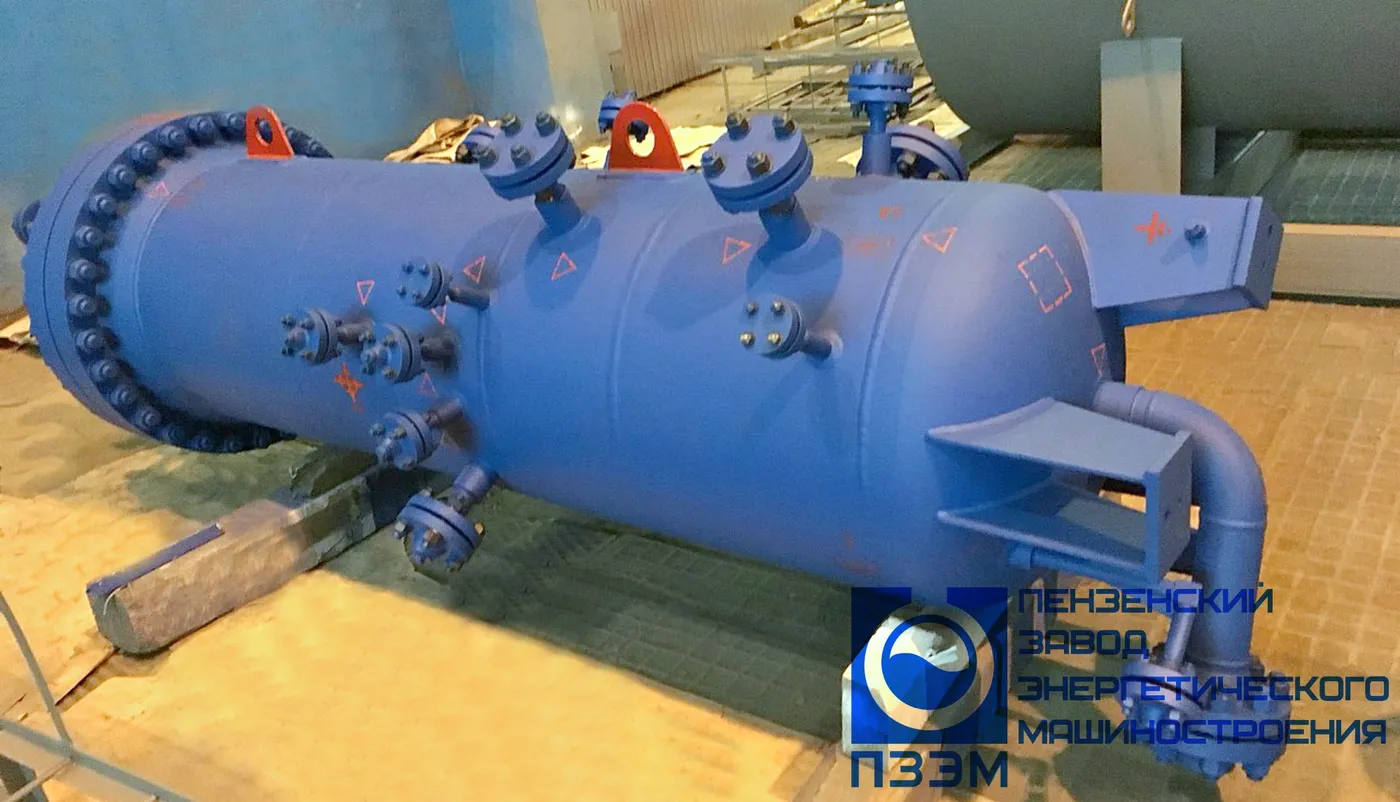

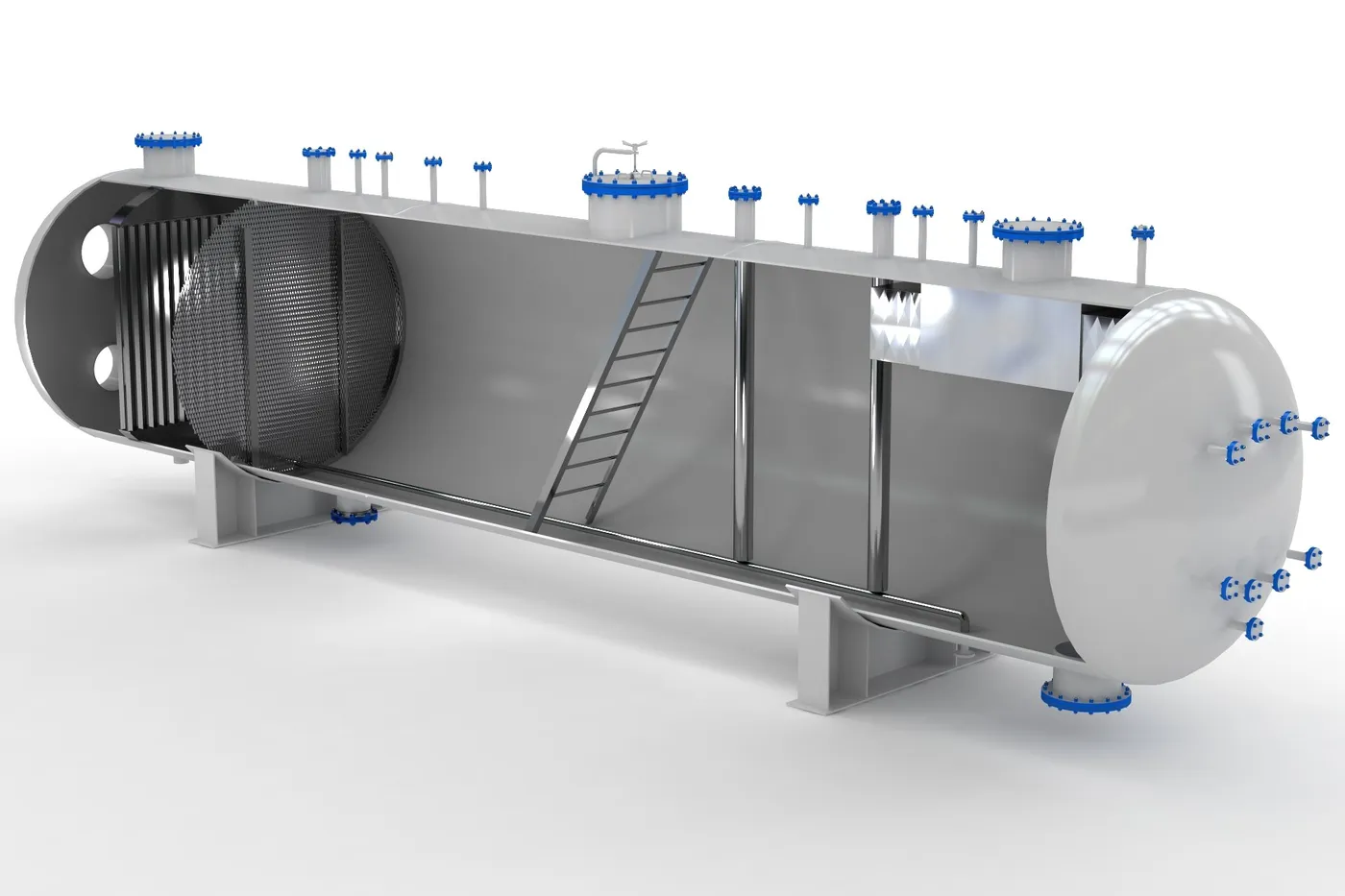

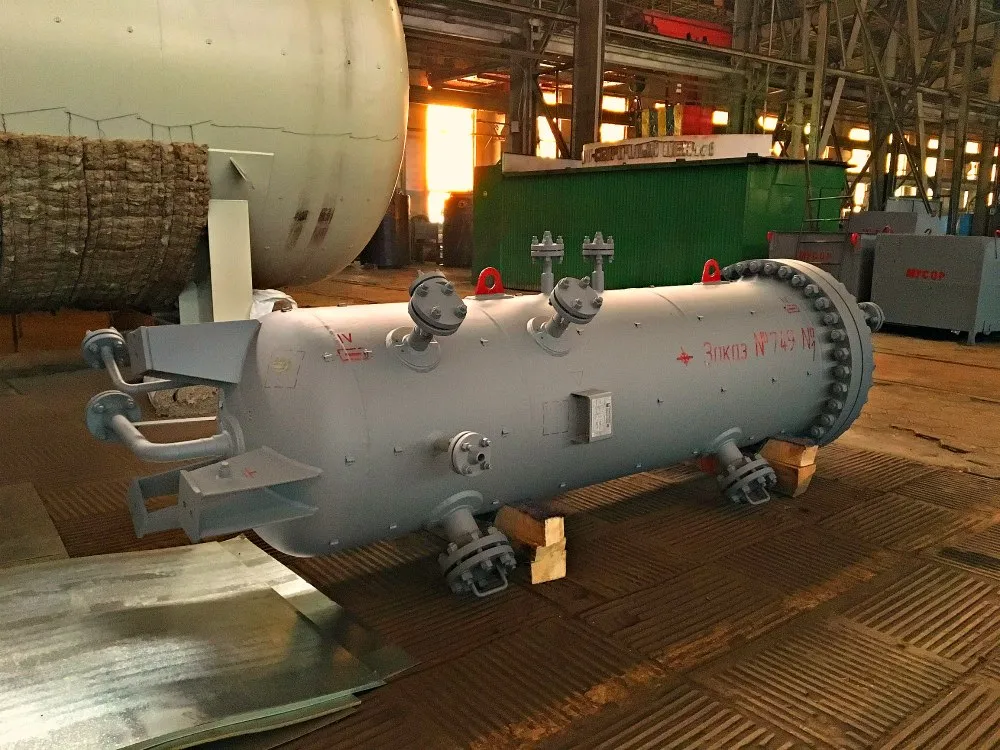

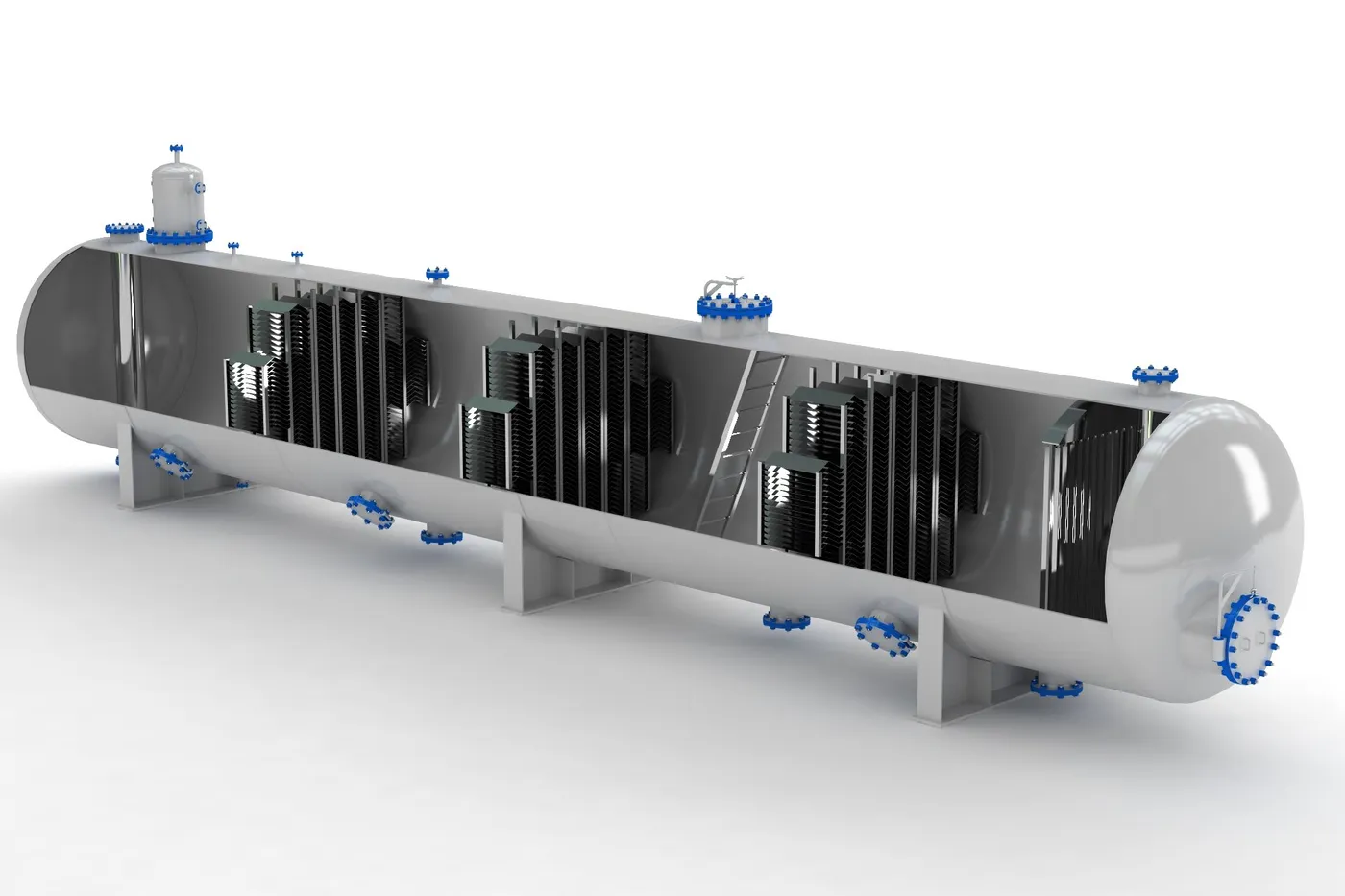

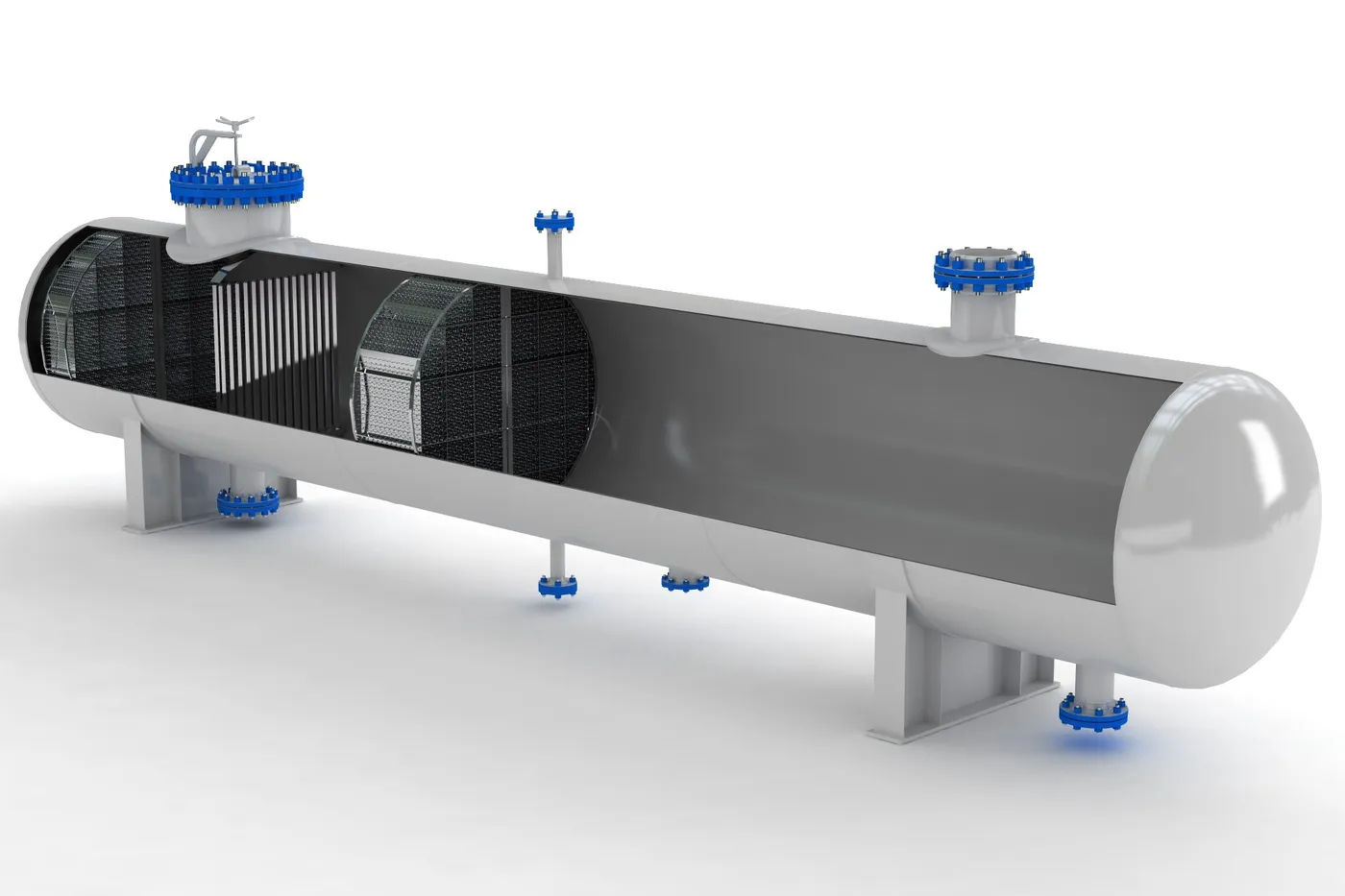

Внешне промышленный сепаратор представляет собой цилиндрический сосуд из стали. В зависимости от требований заказчика и технических задач он может отличаться по объему и материальному исполнению. Аппарат оснащен отбойником для грубого, то есть начального деления смеси. Сюда неочищенная нефть попадает через входные патрубки. После грубого разделения смесь поступает к перфорированным перегородкам, где протекает непосредственно разбор газа. Далее, нефти необходимо отстояться, чтобы газ полностью отделился. Данный процесс протекает в зоне отстоя. После этого очищенная от газа нефть выходит из аппарата через выходные патрубки.

Отстойники

Отстойниками называют емкости, предназначенные, главным образом, для очистки жидкостных сред от взвешенных примесей, а также разделения их на фракции. Наш завод производит два типа данного оборудования: отстойники нефти и отстойники воды. Оба вида широко используются в нефтегазодобывающей, нефтеперерабатывающей промышленностях и в других сферах.

Вместе с нефтью во время добычи из скважины также извлекается довольно большое количество пластовой воды, которая в дальнейшем часто используется на предприятиях. Но перед этим ее необходимо очистить от нефти и других примесей. В этом случае используются отстойники типа ОВ.

Отстойники нефти, в свою очередь, выполняют сразу две функции. Это отделение воды и очистка нефти от взвешенных примесей.

Технические характеристики данного типа оборудования обычно определяются конкретными задачами, климатическими условиями и требованиями клиента. Отстойники могут быть выполнены в нескольких вариантах климатического и материального исполнения, иметь различный объем и т. п.

Стоит также отметить, что данные аппараты предназначены для работы с коррозийными средами. Отстойники производства ПЗЭМ изготавливаются только из высококачественных марок стали, устойчивых к коррозии. Мы гарантируем высокую износостойкость и надежность каждого устройства, произведенного в наших цехах.

По вопросам приобретения сепараторов и отстойников производства нашего завода можно обратиться по номерам телефона, указанным на сайте, а также через быструю форму обратной связи в режиме онлайн.
